LTM8080 PSRR μModule®-regelaar

De LTM8080 van ADI is een 40 V_IN step-down silent switcher, dubbele 500 mA of enkele 1 A μModule-regelaar met ultralage ruis, ultrahoge PSRR en een cascade-architectuur die een geïntegreerd EMI-ruisschild bevat, gevolgd door dubbele krachtige lineaire low-dropout regelaars (LDO's). De dubbele LDO-regelaars bevat de ultralage ruis- en ultrahoge PSRR-architectuur van ADI voor het voeden van zeer nauwkeurige, ruisgevoelige systemen. De LTM8080 is een geïntegreerde oplossing bestaande uit schakelende en LDO-regelaars, die voordelen biedt met behoud van een klein formaat en een aanzienlijk lagere PCB-layoutgevoeligheid.

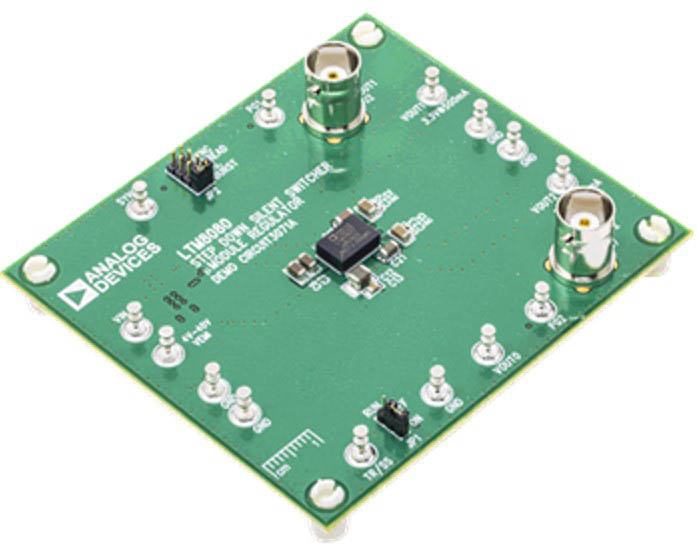

Het demonstratiecircuit 3071A omvat de LTM8080 μModule-regelaar: een complete oplossing met lage ingangsruis, ultrahoge PSRR en een intermediate power bus en dubbele LDO-regelaars met 0,5 A uitgang, in een thermisch verbeterd, compact BGA-pakket van 9 mm × 6,25 mm × 3,32 mm. De DC3071A heeft een breed ingangsbereik in bedrijf van 4 V tot 40 V. Elk van de twee uitgangen zijn instelbare 3,3 V/0,5 A. De uitgang heeft een breed uitgangsbereik in bedrijf van 0 V tot 8 V. Met de DC3071A is het ook mogelijk om de LDO's te parallelliseren tot 1 A railbelastingstroom.

Eigenschappen

• Ultrahoge PSRR van 80 dB bij 100 kHz voor ruisonderdrukking en vermindering van uitgangsrimpel
• Ultralage spotruis en uitgangsruis van 2 nV/√Hz bij 10 kHz voor een schone voeding
• Stille switcher-architectuur met een geïntegreerd EMI-ruisscherm
