De LT8342 van Analog Devices is een lage I_Q, synchrone step-up DC/DC-convertor. Het is voorzien van de Silent Switcher®-architectuur en optionele spreadspectrum-frequentiemodulatie om de emissie van elektromagnetische interferentie (EMI) te minimaliseren en tegelijkertijd een hoge efficiëntie te leveren bij hoge schakelfrequenties. Bescherming tegen kortsluiting aan de uitgang en reductie van inschakelstroom zijn optioneel. De LT8342 integreert 40 V, 9 A vermogensschakelaars die werken op een schakelfrequentie die programmeerbaar is tussen 300 kHz en 3 MHz en synchroniseerbaar is met een externe klok. Deze convertor heeft een programmeerbare softstart aan de uitgang, een vlag voor goede uitgangsspanning en een vergrendeling voor overspanning aan de uitgang.

Het brede ingangs-/uitgangsspanningsbereik, de lage V_IN-pin ruststroom in burstmodus en 100% duty cycle mogelijkheid voor de synchrone MOSFET in PassThru™-werking (V_IN ≥ V_OUT) maken de LT8342 bij uitstek geschikt voor universele step-up en automotive pre-boosttoepassingen. Om de ruststroom van V_OUT in de feedbacklus te verminderen, selecteren een optionele interne weerstandsdeler (≥10 MΩ) en twee pinnen 21 uitgangsspanningsniveaus.

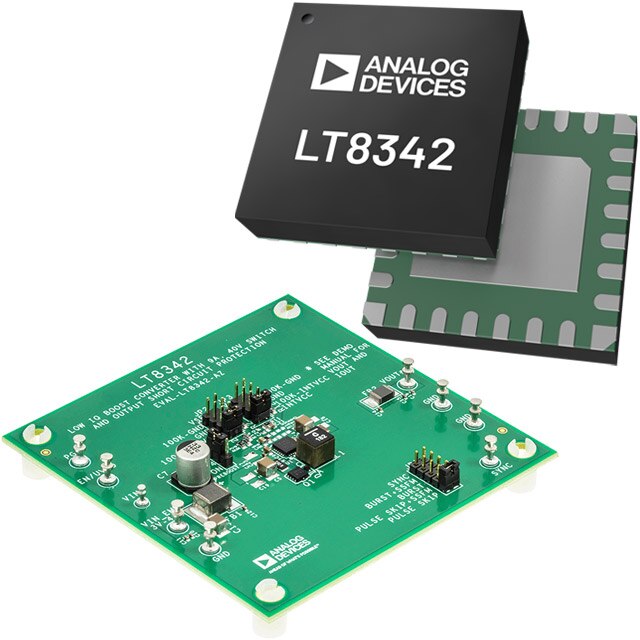

Het EVAL-LT8342-AZ-evaluatiebord biedt een bewezen ontwerp om de LT8342-convertor te evalueren en het toepassingscircuit is geconfigureerd om optimale prestaties en componentgrootte aan te tonen. Het evaluatiebord is geconfigureerd om te werken op 2 MHz met een uitgangsspanning van 24 V uit een ingangsspanningsbereik van 6 V tot 20 V en levert tot 3 A belastingsstroom wanneer V_IN 12 V is. De EVAL-LT8342-AZ heeft een instelbare ingangsonderspanningsvergrendeling, externe kloksynchronisatie, thermische uitschakeling, selecteerbare werkingsmodus, ingangsontkoppeling en PassThru.
